雕刻机专用变频器方案


一、摘要

目前,数控雕刻机逐渐成为各行业生产的必备专业工具。随着CNC数控技术配合高性能的变频控制器和伺服驱动设备在各生产行业的发展应用,数控雕刻机日益成为当今雕刻行业的主流配置。

主轴系统是数控雕刻机的重要组成部件,其性能对数控雕刻机整机的性能有着至关重要的影响。变频器作为主轴系统中的心脏,更是不可或缺的关键部件。

二、雕刻机的组成及工作原理

当今主流数控雕刻机是由计算机、雕刻机控制器、雕刻机主体三部分组成,其工作原理是通过计算机内配置的专用雕刻软件进行图样设计和排版,经由计算机把设计与排版的信息传送至雕刻机控制器中,再由控制器把这些信息转化成能驱动步进电机或伺服电机的脉冲信号,控制雕刻机主体上X、Y、Z三轴的雕刻走刀定位。同时,控制器启动变频器,带动主轴电机的雕刻头高速旋转,对固定于主机工作台上的加工材料进行切削、钻铣,即可雕刻出在计算机中设计的各种平面或立体的浮雕图形及文字,实现雕刻自动化作业,按照不同的加工材质和工艺要求,可以搭配不同的专用配置刀具。

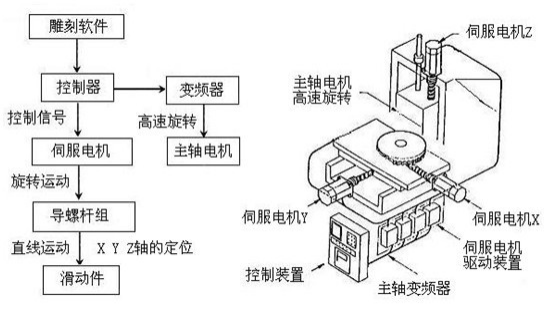

雕刻机原理图示



三、数控雕刻机的主轴控制系统

主轴系统是数控雕刻机的重要组成部件,其性能对数控雕刻机整机的性能有着至关重要的影响。

数控雕刻机要求主轴系统采用无级变速,目前多采用变频器驱动异步交流电机来实现。主轴电机多采用两极高速无刷水冷电机,噪音小、切割力度大。运行转速一般在0~24000r/min,对应的变频器运行频率为0~400Hz。为了提高加工效率,大型的雕刻机会装有多个主轴机头,一台变频器同时驱动多个主轴电机工作。

玮肯变频器以其独特超强的性能和优越的性价比,满足了主轴要求调速范围广、转速稳定度高、过载能力强、低速力矩大、加减速时间短等方面的性能特点,在国内雕刻机市场占有相当大市场份额。

其中WK9600系列小功率迷你无感矢量型变频器,其体积小巧、高性价比,多应用于主轴功率低于3.7KW的雕刻机系统。玮肯WK9600系列高频型变频器则适合大功率主轴,其功率大、切削时转矩稳定,广泛应用于5.5KW、及5.5KW以上的雕刻机和雕铣机系统。

四、主轴系统的电气接线图及变频器参数设置

雕刻机供电系统有单相220V和三相380V。大多数机型采用单相220V供电。电气接线方式根据频率源给定方式的不同,分为以下两种:

1、主轴频率来源为模拟量给定的方式

变频器的频率源采用的是数控系统输出的0~10V模拟信号,对应运行频率为0~650Hz。此方式可以对主轴实现无级调速,根据不同的雕刻对象或者雕刻工艺,实时改变主轴切削转速。广泛应用于要求雕刻工艺较高、较精细的中高端雕刻机。

AI1/ACOM接受控制器输出的0~10V模拟量信号,此电压值与变频器里参数设置的调速频率范围对应成正比。X5/DCOM为变频器正转信号,当控制器发出正转信号,则控制器上的输出继电器动作,继电器的常开触点吸合,提供信号给变频器。变频器选择三相输入,则连接在R、S、T端子上即可。TA/TB/TC为变频器继电器输出,通常选择变频器故障报警输出,接入雕刻机控制器或者外部故障指示回路。

五、变频器主要功能参数设置如下:

1、主轴频率来源为多段速给定的方式

用户按照雕刻机的加工工艺要求,事先在变频器参数里设定好主轴的多个运行频率,当数控系统需要不同主轴频率时,由雕刻控制器输出的多路数字量信号,按照事先设定组合方式所对应的变频器设定运行频率,能快速的响应用户编写的雕刻程序中对主轴转速的要求,使雕刻达到最好效果。此方式运行的主轴非无级调速,只能运行固定的几个频率,一般用于雕刻工艺要求较低的场合和较低端的雕刻机。

X5/DCOM为变频器的正转信号,雕刻机控制器发出正转信号启动主轴电机。X1/X2/X3/DCOM为多段速选择的数字量信号。连接到雕刻机控制器的无源输出触点,变频器根据X1、X2、X3的不同组合信号选择设定的频率运行。

在客户要求减速时间较短的场合,可根据需要选配接制动电阻,接入主回路端子的P+/PB之间。制动电阻功率可参考说明书附录部分的机器功率等级选择相匹配的型号。

2、雕刻机的性能需求

※全速度范围内速度波动小。

※低速力矩大,可以保证低转速切削。

※加减速的时间尽量短。


     最低的切削转速可以在500r/min以下。玮肯变频器可以做多段VF曲线,可以很好的控制高低速的不同转矩提升,因此能很好的满足高速雕刻机上的要求。具体的调试参数(针对额定频率400Hz,额定电压380V,额定转速24000):

P0-01    2:V/F控制

P0-02    1:端子命令通道

P0-03    2:AI1

P0-10    最大频率:400.00Hz

P0-12    上限频率:400.00Hz

P0-17    加速时间:20~30s

P0-18    减速时间:20~30s

P1组(电机参数),根据高速电机铭牌输入。

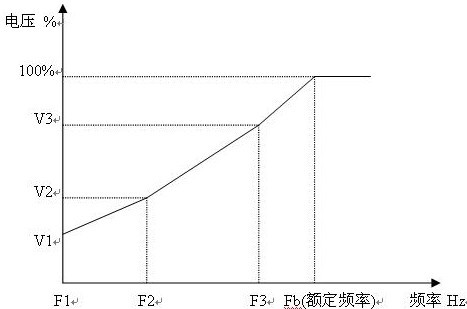

P3-00    1:多点V/F曲线

P3-02    提升截止频率:400.0Hz

P3-03    V/F频率点1     0.0Hz

P3-04    V/F电压点1     2 .0~ 4.0%

P3-05    V/F频率点2     100.0Hz

P3-06    V/F电压点2     26.0~30.0%

P3-07    V/F频率点3     300.0HZ

P3-08    V/F电压点3     75.0~80.0%

根据实际情况可以对P3-03~P3-08进行适当调整,保证其在切削状态下不过流。

六、雕刻机的分类及应用行业

数控雕刻机按应用可分为:木工雕刻机、石材雕刻机、广告雕刻机、圆柱雕刻机、工艺雕刻机等。

1、 木工雕刻机主要用于木器加工,使其更具美观价值。

2、 石材雕刻机可在石材、陶瓷、瓷砖上雕刻字画。

3、 广告雕刻机广泛用于雕刻各类标牌、有机玻璃、石门牌、三维告示牌、装饰礼品等。

4、圆柱雕刻机也称立体雕刻机,能在圆柱型物品的表面雕刻。

5、工艺品雕刻机俗称玉石雕刻机。它的精度高,雕刻速度相对要慢,台面尺寸也较小,适合做精细的工艺品雕刻。
